EN 1092-1 TYPE 11 FLANGE WELD NECK RF
hyupshin ansi flanges
hyupshin ansi flange

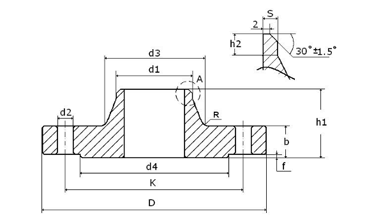

Dimensions & Approximate Masses EN 1092-1 TYPE 11 Flange

EN 1092-1 TYPE 11 PN6 WNRF FLANGE
Rated Diameter Flange Neck Raised face Screws Weight
(7,85 Kg/dm3)
d1 k D b h1 d3 s r h2 d4 f d2 Thread Bolt holes Kg
15 21,3 55 80 12 30 30 2,00 4 6 40 2 11 M10 4 0,408
20 26,9 65 90 14 32 38 2,30 4 6 50 2 11 M10 4 0,621
25 33,7 75 100 14 35 42 2,60 4 6 60 2 11 M10 4 0,762
32 42,4 90 120 14 35 55 2,60 6 6 70 2 14 M12 4 1,110
40 48,3 100 130 14 38 62 2,60 6 7 80 3 14 M12 4 1,260
50 60,3 110 140 14 38 74 2,90 6 8 90 3 14 M12 4 1,430
65 76,1 130 160 14 38 88 2,90 6 9 110 3 14 M12 4 1,770
80 88,9 150 190 16 42 102 3,20 8 10 128 3 18 M16 4 2,880
100 114,3 170 210 16 45 130 3,60 8 10 148 3 18 M16 4 3,410
125 139,7 200 240 18 48 155 4,00 8 10 178 3 18 M16 8 4,650
150 168,3 225 265 18 48 184 4,50 10 12 202 3 18 M16 8 5,500
200 219,1 280 320 20 55 236 6,30 10 15 258 3 18 M16 8 8,600
250 273,0 335 375 22 60 290 6,30 12 15 312 3 18 M16 12 11,700
300 323,9 395 440 22 62 342 7,10 12 15 365 4 22 M20 12 15,300
350 355,6 445 490 22 62 385 7,10 12 15 415 4 22 M20 12 20,300
400 406,4 495 540 22 65 438 7,10 12 15 465 4 22 M20 16 23,100
450 457,0 550 595 22 65 492 7,10 12 15 520 4 22 M20 16 27,000
500 508,0 600 645 24 68 538 7,10 12 15 570 4 22 M20 20 30,800
600 610,0 705 755 30 70 640 7,10 12 16 670 5 26 M24 20 44,000
700 711,0 810 860 30 76 740 8,00 12 16 775 5 26 M24 24 53,700
800 813,0 920 975 30 76 842 8,00 12 16 880 5 30 M27 24 64,400
900 914,0 1020 1075 34 78 942 8,00 12 16 980 5 30 M27 24 79,200
1000 1016,0 1120 1175 38 82 1045 8,00 16 16 1080 5 30 M27 28 98,600
1200 1219,0 1340 1405 42 104 1248 8,80 16 20 1295 5 33 M30 32 152,000
1400 1422,0 1560 1630 56 114 1452 8,80 16 20 1510 5 36 M33 36 246,000
1600 1626,0 1760 1830 63 119 1655 10,00 16 20 1710 5 36 M33 40 309,000
1800 1829,0 1970 2045 69 133 1855 11,00 16 20 1920 5 39 M36 44 400,000
2000 2032,0 2180 2265 74 146 2058 12,50 16 25 2125 5 42 M39 48 516,000
2200 2235,0 2390 2475 81 154 2260 14,00 18 25 2335 5 42 M39 52 645,000
2400 2438,0 2600 2685 87 168 2462 15,00 18 25 2545 5 42 M39 56 786,000
2600 2620,0 2810 2905 91 175 2665 16,00 18 25 2750 5 48 M45 60 1.021,000
2800 2820,0 3020 3115 101 188 2865 17,00 18 30 2960 5 48 M45 64 1.256,000
3000 3020,0 3220 3315 102 192 3068 20,00 18 30 3160 5 48 M45 68 1.404,000
3200 3220,0 3430 3525 106 202 3272 20,00 20 30 3370 5 48 M45 72 1.617,000
3400 3420,0 3640 3735 110 214 3475 22,00 20 35 3580 5 48 M45 76 1.877,000
3600 3620,0 3860 3970 124 229 3678 22,00 20 35 3790 5 56 M52 80 2.366,000

EN 1092-1 TYPE 11 PN10 WNRF FLANGE
Rated Diameter Flange Neck Raised face Screws Weight
(7,85 Kg/dm3)
d1 k D b h1 d3 s r h2 d4 f d2 Thread Bolt holes Kg
200 219,1 295 340 24 62 234 6,30 10 16 268 3 22 M20 8 11,600
250 273,0 350 395 26 68 292 6,30 12 16 320 3 22 M20 12 15,800
300 323,9 400 445 26 68 342 7,10 12 16 370 4 22 M20 12 18,300
350 355,6 460 505 26 68 385 7,10 12 16 430 4 22 M20 16 25,300
400 406,4 515 565 26 72 440 7,10 12 16 482 4 26 M24 16 30,600
450 457,0 565 615 28 72 488 7,10 12 16 532 4 26 M24 20 35,100
500 508,0 620 670 28 75 542 7,10 12 16 585 4 26 M24 20 40,500
600 610,0 725 780 30 82 642 8,00 12 18 685 5 30 M27 20 52,900
700 711,0 840 895 35 85 746 8,80 12 18 800 5 30 M27 24 75,800
800 813,0 950 1015 38 96 850 8,80 12 18 905 5 33 M30 24 102,000
900 914,0 1050 1115 38 99 950 12,50 12 20 1005 5 33 M30 28 121,000
1000 1016,0 1160 1230 44 105 1052 12,50 16 20 1110 5 36 M33 28 161,000
1200 1219,0 1380 1455 55 132 1256 12,50 16 25 1330 5 39 M36 32 258,000
1400 1422,0 1590 1675 65 143 1460 14,20 16 25 1535 5 42 M39 36 371,000
1600 1626,0 1820 1915 75 159 1666 16,00 16 25 1760 5 48 M45 40 547,000
1800 1829,0 2020 2115 85 175 1868 17,50 16 30 1960 5 48 M45 44 691,000
2000 2032,0 2230 2325 90 186 2072 17,50 16 30 2170 5 48 M45 48 830,000
2200 2235,0 2440 2550 100 202 2275 20,00 18 35 2370 5 56 M52 52 1.073,000
2400 2438,0 2650 2760 110 218 2478 22,20 18 35 2570 5 56 M52 56 1.329,000
2600 2620,0 2850 2960 110 224 2680 25,00 18 40 2780 5 56 M52 60 1.574,000
2800 2820,0 3070 3180 124 244 2882 25,00 18 40 3000 5 56 M52 64 1.987,000
3000 3020,0 3290 3405 132 257 3085 32,00 18 45 3210 5 62 M56 68 2.476,000

EN 1092-1 TYPE 11 PN16 WNRF FLANGE
Rated Diameter Flange Neck Raised face Screws Weight
(7,85 Kg/dm3)
d1 k D b h1 d3 s r h2 d4 f d2 Thread Bolt holes Kg
15 21,3 65 95 16 38 32 2,00 4 6 45 2 14 M12 4 0,678
20 26,9 75 105 18 40 40 2,30 4 6 58 2 14 M12 4 0,768
25 33,7 85 115 18 40 46 2,60 4 6 68 2 14 M12 4 1,090
32 42,4 100 140 18 42 56 2,60 6 6 78 2 18 M16 4 1,300
40 48,3 110 150 18 45 64 2,60 6 7 88 3 18 M16 4 1,910
50 60,3 125 165 18 45 74 2,9 6 8 102 3 18 M16 4 2,530
65 76,1 145 185 18 45 92 2,9 6 10 122 3 18 M16 4 3,030
80 88,9 160 200 20 50 105 3,2 6 10 138 3 18 M16 8 3,920
100 114,3 180 220 20 52 131 3,6 8 12 158 3 18 M16 8 4,620
125 139,7 210 250 22 55 156 4,0 8 12 188 3 18 M16 8 6,300
150 168,3 240 285 22 55 184 4,5 10 12 212 3 22 M20 8 7,810
200 219,1 295 340 24 62 235 6,30 10 16 268 3 22 M20 12 11,500
250 273,0 355 405 26 70 292 6,30 12 16 320 3 26 M24 12 16,700
300 323,9 410 460 28 78 344 7,10 12 16 378 4 26 M24 12 22,100
350 355,6 470 520 30 82 390 8,00 12 16 438 4 26 M24 16 32,800
400 406,4 525 580 32 85 445 8,00 12 16 490 4 30 M27 16 41,100
450 457,0 585 640 34 83 490 8,00 12 16 550 4 30 M27 20 48,500
500 508 650 715,0 36 84 548 8,0 12 16 610 4 33 M30 20 63,400
600 610 770 840,0 40 88 670 10,0 12 18 725 5 36 M33 20 96,000
700 711 840 910,0 40 104 755 10,0 12 18 795 5 36 M33 24 96,500
800 813 950 1025,0 41 108 855 12,5 12 20 900 5 39 M36 24 122,000
900 914 1050 1125,0 48 118 955 12,5 12 20 1000 5 39 M36 28 155,000
1000 1016 1170 1255,0 59 137 1058 12,5 16 22 1115 5 42 M39 28 233,000
1200 1219 1390 1485,0 78 160 1262 14,2 16 30 1330 5 48 M45 32 390,000
1400 1422 1590 1685,0 84 177 1465 16,0 16 30 1530 5 48 M45 36 495,000
1600 1626 1820 1930,0 102 204 1668 17,5 16 35 1750 5 56 M52 40 760,000
1800 1829 2020 2130,0 110 218 1870 20,0 16 35 1950 5 56 M52 44 929,000
2000 2032 2230 2345,0 124 238 2072 22,0 16 40 2150 5 62 M56 48 1.185,000

EN 1092-1 TYPE 11 PN25 WNRF FLANGE
Rated Diameter Flange Neck Raised face Screws Weight
(7,85 Kg/dm3)
d1 k D b h1 d3 s r h2 d4 f d2 Thread Bolt holes Kg
200 219,1 310 360 30 80 244 6,3 10 16 278 3 26 M24 12 17,100
250 273 370 425 32 88 298 7,1 12 18 335 3 30 M27 12 24,300
300 323,9 430 485 34 92 352 8,0 12 18 395 4 30 M27 16 31,800
350 355,6 490 555 38 100 398 8,0 12 20 450 4 33 M30 16 48,800
400 406,4 550 620 40 110 452 8,8 12 20 505 4 36 M33 16 63,300
450 457 600 670 46 110 500 8,8 12 20 550 4 36 M33 20 76,000
500 508 660 730 48 125 558 10,0 12 20 615 4 36 M33 20 97,000
600 610 770 845 48 125 660 11,0 12 20 720 5 39 M36 20 121,000
700 711 875 960 50 129 760 14,2 12 20 820 5 42 M39 24 155,000
800 813 990 1085 53 138 864 16,0 12 22 930 5 48 M45 24 205,000
900 914 1090 1185 57 148 968 17,5 12 24 1030 5 48 M45 28 249,000
1000 1016 1210 1320 63 160 1070 20,0 16 24 1140 5 56 M52 28 338,000

EN 1092-1 TYPE 11 PN40 WNRF FLANGE
Rated Diameter Flange Neck Raised face Screws Weight
(7,85 Kg/dm3)
d1 k D b h1 d3 s r h2 d4 f d2 Thread Bolt holes Kg
15 21,3 65 95 16 38 32 2,00 4 6 45 2 14 M12 4 0,768
20 26,9 75 105 18 40 40 2,30 4 6 58 2 14 M12 4 1,090
25 33,7 85 115 18 40 46 2,60 4 6 68 2 14 M12 4 1,300
32 42,4 100 140 18 42 56 2,60 6 6 78 2 18 M16 4 1,910
40 48,3 110 150 18 45 64 2,60 6 7 88 3 18 M16 4 2,150
50 60,3 125 165 20 48 75 2,90 6 8 102 3 18 M16 4 2,850
65 76,1 145 185 22 52 90 2,90 6 10 122 3 18 M16 8 3,680
80 88,9 160 200 24 58 105 3,20 8 12 138 3 18 M16 8 4,780
100 114,3 190 235 24 65 134 3,60 8 12 162 3 22 M20 8 6,460
125 139,7 220 270 26 68 162 4,00 8 12 188 3 26 M24 8 8,860
150 168,3 250 300 28 75 192 4,50 10 12 218 3 26 M24 8 11,700
200 219,1 320 375 34 88 244 6,30 10 16 285 3 30 M27 12 21,000
250 273,0 385 450 38 105 306 7,10 12 18 345 3 33 M30 12 34,200
300 323,9 450 515 42 115 362 8,00 12 18 410 4 33 M30 16 47,600
350 355,6 510 580 46 125 408 8,80 12 20 465 4 36 M33 16 69,300
400 406,4 585 660 50 135 462 11,00 12 20 535 4 39 M36 16 98,000
450 457,0 610 685 57 135 500 12,50 12 20 560 4 39 M36 20 105,000
500 508,0 670 755 57 140 562 14,20 12 20 615 4 42 M39 20 130,000
600 610,0 795 890 72 150 666 16,00 12 20 735 5 48 M45 20 209,000
