UNI 2281 PN10 Flange Weld Neck

Views: Post Date: 11/5/2011 1:19:31 AM

UNI 2281 PN10 FLANGE WELD NECK RF

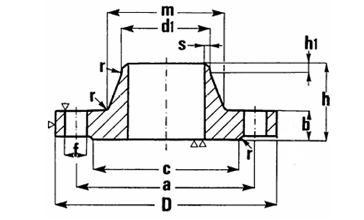

Dimensions & Masses UNI 2281 PN10 FLANGE WNRF

ITALIAN STANDARDS UNI 2281 WELD NECK FLANGE RF PN 10
Directions for the designation		d1	a	b	D	f	h	h1	m	r	s	Holes	Screws	Weight*
Rated Diameter	External diameter of the pipe	d1	a	b	D	f	h	h1	m	r	s	Holes	Screws	Kg
15	20	21	65	14	95	14	35	6	30	4	2,5	4	M 12	0,73
15	21,3	22,5	65	14	95	14	35	6	32	4	2,5	4	M 12	0,73
20	25	26	75	16	105	14	38	6	38	4	2,5	4	M 12	1,03
20	26,9	28	75	16	105	14	38	6	40	4	2,5	4	M 12	1,03
25	30	31	85	16	115	14	38	6	42	4	2,8	4	M 12	1,24
25	33,7	34,5	85	16	115	14	38	6	45	4	2,8	4	M 12	1,23
32	38	39	100	16	140	18	40	6	52	6	3	4	M 16	1,82
32	42,4	43,5	100	16	140	18	40	6	56	6	3	4	M 16	1,80
40	44,5	45,5	110	16	150	18	42	7	60	6	3	4	M 16	2,10
40	48,3	49,5	110	16	150	18	42	7	64	6	3	4	M 16	2,08
50	57	58	125	18	165	18	45	8	72	6	3,5	4	M 16	2,81
50	60,3	61,5	125	18	165	18	45	8	75	6	3,5	4	M 16	2,78
65	76,1	77	145	18	185	18	45	10	90	6	3,5	4	M 16	3,40
80	88,9	90	160	20	200	18	50	10	105	8	3,7	8**	M 16	4,20
100	108	109	180	20	220	18	52	12	125	8	3,7	8	M 16	4,90
100	114,3	115,5	180	20	220	18	52	12	131	8	3,7	8	M 16	4,75
125	133	134	210	22	250	18	55	12	150	8	4	8	M 16	6,70
125	139,7	141	210	22	250	18	55	12	156	8	4	8	M 16	6,45
150	159	161	240	22	285	22	55	12	175	10	5	8	M 20	8,30
150	168,3	170,5	240	22	285	22	55	12	184	10	5	8	M 20	8,00
175	193,7	195,5	270	24	315	22	60	12	210	10	5	8	M 20	10,3
200	219,1	221	295	24	340	22	62	16	235	10	5	8	M 20	11,4
250	267	269	350	26	395	22	68	16	285	12	5,5	12	M 20	15,6
250	273	275	350	26	395	22	68	16	292	12	5,5	12	M 20	15,2
300	323,9	326	400	26	445	22	68	16	344	12	6	12	M 20	18,0
350	355,6	357,5	460	26	505	22	68	16	385	12	6,4	16	M 20	24,5
350	368	370	460	26	505	22	68	16	385	12	6,4	16	M 20	22,5
400	406,4	408,5	515	26	565	25	72	16	440	12	7	16	M 22	30,2
400	419	421	515	26	565	25	72	16	440	12	7	16	M 22	27,8
450	457,2	459	565	26	615	25	72	16	478	12	7,3	20	M 22	32,3
500	508	510	620	28	670	25	75	16	542	12	7,3	20	M 22	40,4
600	609,6	611,5	725	28	780	30	80	18	642	12	7,3	20	M 27	50,0
700	711,2	715	840	30	895	30	80	18	745	12	9	24	M 27	66,4
800	812,8	817	950	32	1015	33	90	18	850	12	9	24	M 30	89,3
900	914,4	918	1050	34	1115	33	95	20	950	12	9	28	M 30	104
1000	1016	1020	1160	34	1230	36	95	20	1052	16	9	28	M 33	121
1200	1220	1224	1380	38	1455	39	115	25	1255	16	10	32	M 36 x 3	180
1400	1420	1424	1590	42	1675	42	120	25	1460	16	11	36	M 39 x 3	248
1600	1620	1624	1820	46	1915	48	130	25	1665	16	12	40	M 45 x 3	352
1800	1820	1824	2020	50	2115	48	140	30	1868	16	13	44	M 45 x 3	433
2000	2020	2024	2230	54	2325	48	150	30	2072	16	14	48	M 45 x 3	543
*	The weight is approximate and calculated on base 7.85 Kg/dm3
**	For PN10 the flange should have 4 holes
